   紙漿泵的葉片進口位置該怎么確定？今天小編就為您分析，紙漿泵葉片進口邊位置及進口安放角的確定

   1.葉片進口邊位里的確定在繪制好軸面圖后，可根據下述原則確定葉片進口邊的位置:

    (1)進口邊上各點落在同一個軸面上，但不是須在同一軸面上，同時盡量使葉片進口邊和出口邊之間的幾條流線的長度趨于相等。

    (2)進口邊與流線的夾角為90

    (3)從鑄造角度看，進口邊軸面投影的形狀為直線。但為了滿足進口邊與軸面流線夾角為900，也可設計成曲率半徑較大的弧線。

    (4)葉片進口邊應向吸人口方向適當延伸，以提高葉輪的抗汽蝕能力，并減少泵的性能曲線出現駝峰的可能性。

    (5)進口邊與前蓋板流線的交點，一般落在比葉輪進口所在圓周的直徑大1-2 mm的圓上。

     一般情況下，不太可能同時滿足上述原則，只能適當兼顧。

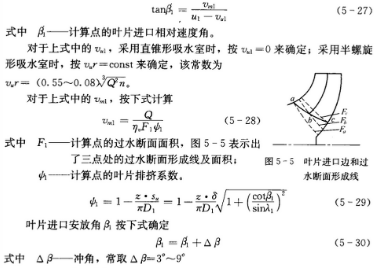

    2.葉片進口安放角的確定在確定了葉片進口邊的位置后，可按下式計算各條流線在葉片進口處的相對速度角:

    之所以選取正沖角，基于如下三點理由:

    (1)采用正沖角，能變大葉片進口角.減小葉片的彎曲，從而增加葉片進口過流面積，減小葉片的排擠，降低葉片進口的流速。

    (2)采用正沖角，在設計流量下，液體在葉片進口背面產生脫流，如圖5一6所示。因為背面是葉道的低壓側，在這里形成的漩渦不易向高壓側擴散，因而漩渦是穩定的、局部的，對汽蝕的影響較小。反之，負沖角時，產生的漩渦是不穩定的，對汽蝕的影響較大。

    (3)采用正沖角，能改善在大流量下的工作條件。若泵經常在大流量下運轉，應選較大的沖角。
